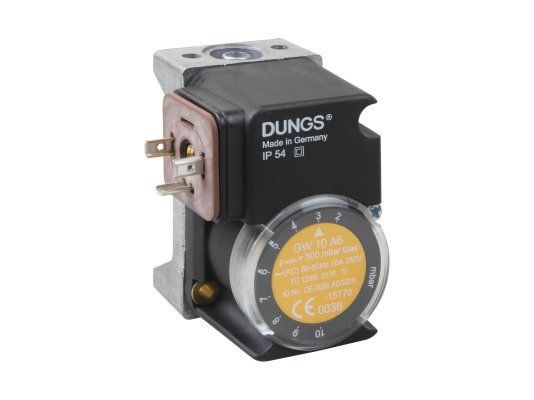

Реле давления Elco GW 10 A6

Реле давления Elco GW 10 A6

Реле давления Elco GW 10 A6, арт. 63172690, предназначено для газового оборудования, работающего при давлении 500 мбар. Оно используется для контроля разряженного и избыточного давления, обеспечивая точную работу благодаря надежной системе переключения. Реле соответствует стандарту EN 1854 и применяется для работы с воздухом и нейтральными газами.

Устройство собрано в компактном корпусе, состоящем из алюминиевого литого основания и верхней части из ударопрочного полимера. Компактные размеры позволяют легко установить реле в требуемом месте. Встроенные компоненты защищены от механических повреждений, пыли и влаги, соответствуя стандарту IP 54. Контакты переключателя выполнены из серебра, а микропереключатель – из полиамида. Чувствительная мембрана сделана из бутадиен-нитрильного каучука.

Для настройки давления используется дисковый регулятор с цифровой разметкой в диапазоне 2-10 мбар, а срабатывание происходит в пределах 0-1,5 мбар. Замеры проводятся через встроенный штуцер. Реле монтируется с помощью резьбового соединения Rp 1/4, а электрическое подключение осуществляется через DIN-штекер. Оно функционирует при температурах от -15 до +70° C.

Датчик работает по принципу переключателя, замыкая или размыкая контакты в зависимости от давления, передавая сигнал на автоматику котла.

Преимущества:

• Точное переключение в соответствии с настройками;
• Пыле- и влагозащищенный корпус;
• Простота настройки;
• Надежность в широком температурном диапазоне;
• Компактные размеры.

Монтаж устройства возможен в горизонтальном, вертикальном или промежуточном положении. При вертикальной установке давление срабатывания будет соответствовать настройкам шкалы. В других положениях переключатель реагирует на давление выше или ниже установленного значения.
